Pasywne konsole

Konsole pasywne AGS HI+ są to innowacyjne łączniki budowlane, które
ograniczają w znaczny sposób przewodzenie zimna w głąb budynku. Charakteryzują się bardzo
niskim współczynnikiem przewodzenia ciepła, niwelując punktowe mostki termiczne. Umożliwiają
osiągnięcie współczynnika przenikania ciepła dla ścian zewnętrznych na poziomie poniżej
U = 0,20 W/m2K, jaki zgodnie z regulacjami Unii Europejskiej będzie obowiązywał od 2021 roku.

Konsole HI+

✓ Bardzo dobre parametry izolacyjności termicznej: współczynnik przewodzenia ciepła
λ = 4,3 W/m2K,
✓ Bardzo duża nośność HI+ przy grubości ścianki 3 mm,
✓ Spełnienie przepisów zawartych w §225 Warunków Technicznych,
✓ Spełnienie przepisów zawartych w §216 Warunków Technicznych – możliwość montażu
powyżej 25 m,
✓ Pomiędzy konsolami AGS a podłożem żelbetowym nie występuje zjawisko korozji między
materiałowej, więc nie ma konieczności stosowania podkładek termicznych,
✓ Możliwość stosowania w środowiskach o kategorii korozyjności C3 i C4,
✓ Możliwość wykonania konsol do 1 m długości z jednego elementu,
✓ Możliwość dopasowania wysięgów konsol do indywidualnych potrzeb klienta,
✓ Możliwość stosowania konsol AGS, jako podkonstrukcję do sufitów podwieszanych.

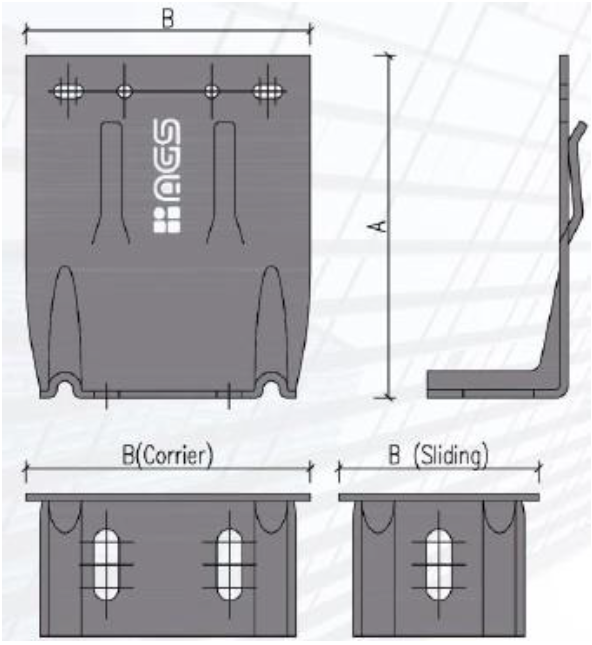

Konsole AGS HI+ Z3 VC-SLIDING
A (mm)B (mm)
12070
120100
120130
120160
120190
14070
140100
140130
140160
140190
17070
170100
170130
170160
170190
21070
210100
210130
210160
210190
25070
250100
250130
250160
250190
29070
290100
290130
290160
290190
Konsole AGS HI+ Z4 VC-CORRIER
A (mm)B (mm)
120100
120130
120160
120190
140100
140130
140160
140190
170100
170130
170160
170190
210100
210130
210160
210190
250100
250130
250160
250190
290100
290130
290160
290190

Konsole HI

✓ Bardzo dobre parametry izolacyjności termicznej: współczynnik przewodzenia ciepła
λ = 17 W/m2K,
✓ Bardzo duża nośność HI przy grubości ścianki 2 mm,
✓ Spełnienie przepisów zawartych w §225 Warunków Technicznych,
✓ Spełnienie przepisów zawartych w §216 Warunków Technicznych – możliwość montażu
powyżej 25 m,
✓ Pomiędzy konsolami AGS a podłożem żelbetowym nie występuje zjawisko korozji między
materiałowej, więc nie ma konieczności stosowania podkładek termicznych,
✓ Możliwość stosowania w środowiskach o kategorii korozyjności C3 i C4,
✓ Możliwość wykonania konsol do 1 m długości z jednego elementu,
✓ Możliwość dopasowania wysięgów konsol do indywidualnych potrzeb klienta,
✓ Możliwość stosowania konsol AGS, jako podkonstrukcję do sufitów podwieszanych.

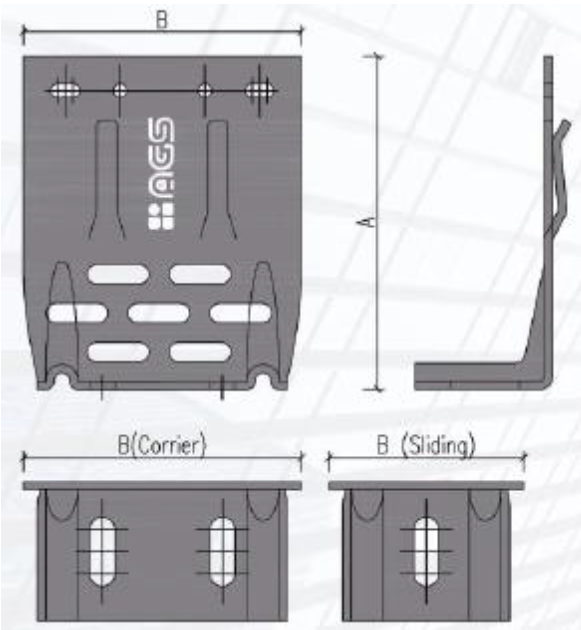

Konsole AGS HI Z1 VC-SLIDING
A (mm)B (mm)
12070
120100
120130
120160
120190
14070
140100
140130
140160
140190
17070
170100
170130
170160
170190
21070
210100
210130
210160
210190
25070
250100
250130
250160
250190
29070
290100
290130
290160
290190
Konsole AGS HI Z1 VC-CORRIER
A (mm)B (mm)
120100
120130
120160
120190
140100
140130
140160
140190
170100
170130
170160
170190
210100
210130
210160
210190
250100
250130
250160
250190
290100
290130
290160
290190

Wykres rozkładu izoterm przy zastosowaniu konsol pasywnych HI+

Wykres rozkładu izoterm przy zastosowaniu konsol aluminiowych



W przypadku konsoli HI+ wykonanej ze stali nierdzewnej bez tzw. termopodkładek w skuteczny sposób ograniczono przewodzenie zimna do ściany przykrytej wełną mineralną. Rozkład izoterm pokazuje, że w miejscu styku konsoli z murem mamy temperaturę ponad 150C, a cały mur na wskroś przez swoją grubość nie wykazuje znacznych zaburzeń termicznych. Natomiast wykres rozkładu izoterm przy zastosowaniu konsol aluminiowych dowodzi, że również bez termopodkładek izoterma temperatury 00C przesunęła się w głąb ściany. Inne izotermy pokazują na murze znaczne straty ciepła poprzez przekazywanie przez aluminium ujemnych temperatur.
